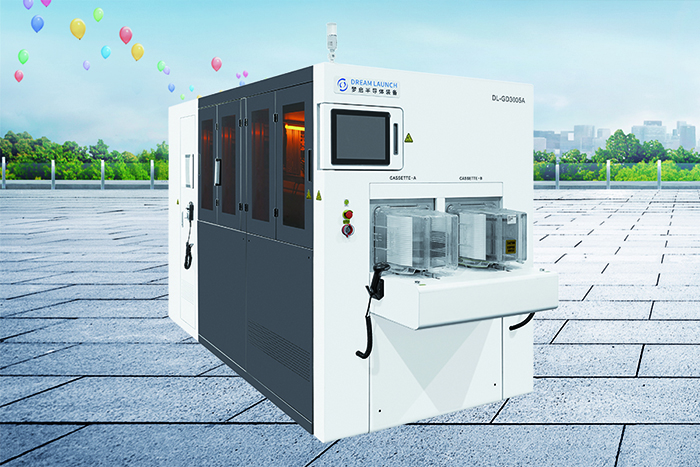

半導體減薄機是半導體制造工藝中的關鍵設備，主要用于對硅片、晶圓等材料進行減薄處理，以滿足芯片封裝、制造及性能提升的需求；

       半導體減薄機通過精準控制芯片厚度，不僅滿足了現代電子產品對輕薄化、高性能的需求，還推動了3D封裝、晶圓級封裝等先進技術的發展。隨著半導體工藝向更小尺寸、更高集成度演進，減薄技術的重要性將進一步凸顯。其核心作用可歸納為以下幾點：

       一、滿足封裝工藝需求

       1、降低封裝厚度

       現代電子產品追求輕薄化，減薄后的芯片可顯著降低封裝體積，適應手機、可穿戴設備等對空間敏感的應用場景。

       示例：智能手機中的處理器芯片通常需減薄至50-100μm，以減小整體厚度。

       2、提升散熱性能

       芯片厚度減小后，熱阻降低，熱量更易傳導至封裝基板或散熱片，避免過熱導致的性能下降或失效。

       二、優化芯片制造與性能

       1、提高電學性能

       減薄可減少寄生電容和電阻，提升芯片的信號傳輸速度和能效。

       示例：射頻芯片通過減薄可降低信號損耗，增強高頻性能。

       2、增強機械強度與可靠性

       減薄后的芯片在封裝過程中更易與基板鍵合，減少分層、裂紋等失效風險。

       三、支持先進封裝技術

       1、適應3D封裝與堆疊需求

       3D IC（三維集成電路）技術要求芯片厚度降至20-50μm，以實現高密度堆疊。

       示例：HBM（高帶寬內存）芯片通過減薄實現多層堆疊，大幅提升存儲密度。

       2、實現晶圓級封裝（WLP）

        晶圓減薄機減薄后的晶圓可直接用于封裝，簡化工藝流程，降低成本。

        四、提升材料利用率與生產效率

       1、提高晶圓利用率

       減薄后，更多芯片可從同一晶圓中切割，減少材料浪費。

       2、縮短工藝周期

       減薄工藝的自動化和高效性，可顯著提升整體生產效率。

       五、技術參數與工藝優勢

       1、減薄精度：現代減薄機可實現±1μm的厚度控制，確保芯片性能一致性。

       2、表面質量：通過優化磨削工藝，可獲得超光滑表面（Ra<1nm），減少后續工藝缺陷。

       3、環保性：采用干法減薄技術，減少化學污染，符合綠色制造要求。

       六、應用領域

       消費電子：智能手機、平板電腦、可穿戴設備。

       高性能計算：數據中心服務器、AI芯片。

       汽車電子：自動駕駛芯片、功率半導體。

       航空航天：高可靠性芯片封裝。
